Rilievi con drone: come funziona la fotogrammetria e perché è sempre più utilizzata in edilizia e ingegneria

Introduzione

Negli ultimi anni i rilievi con drone hanno rivoluzionato il modo in cui vengono acquisiti dati territoriali e geometrici in ambito edilizio, infrastrutturale e ambientale. Tecnologie come la fotogrammetria digitale, integrate con sistemi GNSS avanzati e moduli RTK, consentono oggi di ottenere modelli tridimensionali estremamente precisi in tempi ridotti rispetto ai metodi tradizionali.

L’utilizzo di droni per il rilievo consente infatti di raccogliere grandi quantità di dati in modo rapido, sicuro e con un livello di dettaglio elevato, anche in contesti complessi o difficilmente accessibili.

Questa evoluzione tecnologica ha reso il rilievo aerofotogrammetrico uno strumento sempre più diffuso nelle attività di progettazione, monitoraggio e controllo del territorio.

Cos’è un rilievo con drone

Il rilievo con drone è una tecnica di acquisizione dati che utilizza velivoli a pilotaggio remoto (UAV) per raccogliere immagini georeferenziate di un’area o di un edificio.

Attraverso l’elaborazione di queste immagini, è possibile ricostruire:

modelli tridimensionali (3D)

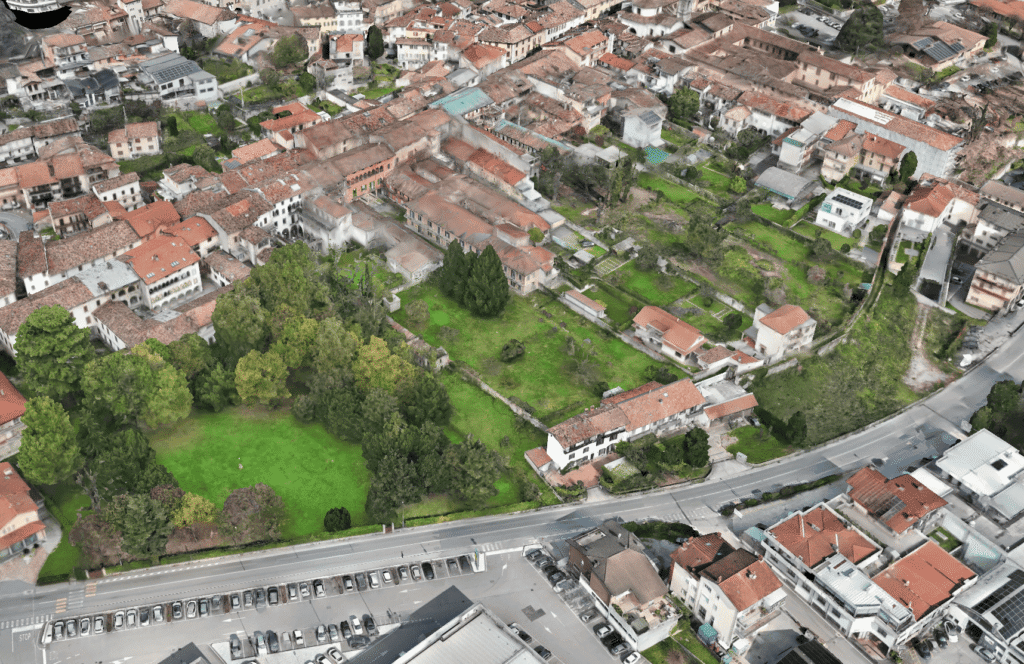

ortofoto ad alta risoluzione
nuvole di punti georeferenziate
modelli digitali del terreno (DTM e DSM)

La base di questa tecnologia è la fotogrammetria, ovvero il processo che consente di ricavare misure e geometrie a partire da fotografie scattate da diverse angolazioni.

Come funziona la fotogrammetria con drone

La fotogrammetria si basa sull’acquisizione di una serie di immagini sovrapposte della stessa area. Ogni punto del terreno viene fotografato da più prospettive, consentendo ai software di ricostruire la sua posizione nello spazio tridimensionale.

Nel caso dei rilievi con drone, il processo si articola in tre fasi principali:

Pianificazione della missione

Prima del volo è necessario definire con precisione:

area da rilevare
quota di volo
sovrapposizione tra le immagini
risoluzione richiesta (GSD – Ground Sample Distance)

La pianificazione avviene tramite software dedicati, che permettono di programmare missioni automatiche in base agli obiettivi del rilievo.

Come evidenziato anche nelle attività operative, ogni parametro viene impostato in funzione del livello di dettaglio richiesto: maggiore è la precisione necessaria, più bassa sarà la quota di volo e maggiore il numero di immagini da acquisire.

Acquisizione dei dati

Una volta impostata la missione, il drone può eseguire il volo in modalità:

automatica, seguendo una griglia predefinita
manuale, in caso di rilievi specifici o dettagli particolari

Durante il volo, il drone acquisisce centinaia o migliaia di immagini georeferenziate grazie a:

sistema GNSS (Global Navigation Satellite System)
modulo RTK (Real Time Kinematic)

L’integrazione del modulo RTK consente di migliorare significativamente la precisione del rilievo, arrivando a una precisione centimetrica senza necessità di un numero elevato di punti di controllo a terra.

Elaborazione dei dati

Le immagini raccolte vengono successivamente elaborate tramite software di fotogrammetria (come DJI Terra, Pix4D, Agisoft Metashape o software equivalenti), che permettono di:

allineare le immagini

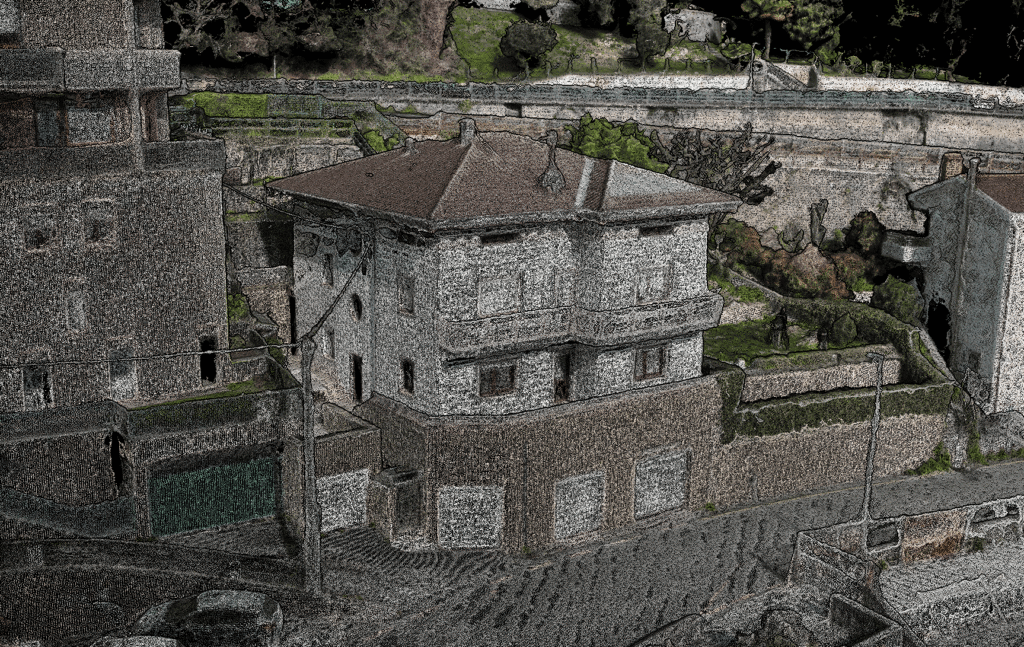

generare una nuvola di punti densa
creare modelli 3D
produrre ortofoto georeferenziate

Il risultato finale è un modello digitale accurato, utilizzabile per attività di progettazione, analisi e monitoraggio.

Tecnologie utilizzate: il caso dei droni con RTK

I droni di ultima generazione, come quelli dotati di sistema RTK, rappresentano oggi uno standard per rilievi ad alta precisione.

Il modulo RTK consente di correggere in tempo reale gli errori del segnale GNSS, migliorando la precisione del posizionamento fino a pochi centimetri.

Questo tipo di tecnologia è particolarmente utile quando:

è richiesta elevata accuratezza metrica
il rilievo deve essere integrato in modelli BIM
si devono confrontare dati nel tempo (monitoraggio)

Nel caso di rilievi eseguiti con piattaforme avanzate, come nel caso del drone Matrice 4E utilizzato in ambito professionale, la combinazione tra immagini ad alta risoluzione, GPS e RTK permette di ottenere risultati estremamente affidabili.

Vantaggi dei rilievi con drone

L’utilizzo dei droni per il rilievo presenta numerosi vantaggi rispetto ai metodi tradizionali.

Riduzione dei tempi

Un rilievo che richiederebbe giorni con tecniche tradizionali può essere completato in poche ore con un drone.

Accesso a zone difficili

I droni permettono di rilevare aree difficilmente accessibili, come:

coperture
facciate di edifici alti
aree industriali complesse
versanti e zone impervie

Elevata precisione

Grazie all’integrazione di sistemi RTK e software avanzati, è possibile ottenere precisioni dell’ordine del centimetro.

Sicurezza

L’utilizzo del drone riduce la necessità di operare in condizioni rischiose, ad esempio su coperture o strutture instabili.

Digitalizzazione dei dati

I rilievi producono dati digitali facilmente integrabili in:

software CAD
modelli BIM
sistemi GIS

Applicazioni dei rilievi con drone

I rilievi aerofotogrammetrici trovano applicazione in numerosi ambiti dell’ingegneria e dell’architettura.

Progettazione edilizia

I modelli 3D e le ortofoto permettono di avere una base precisa per:

progettazione architettonica
interventi di riqualificazione
analisi dello stato di fatto

Monitoraggio e controllo

I rilievi ripetuti nel tempo consentono di monitorare:

avanzamento lavori
deformazioni strutturali
cambiamenti del territorio

Infrastrutture e territorio

I rilievi con drone sono utilizzati per:

strade e infrastrutture
rilievi topografici
pianificazione territoriale

Rilievi con drone e progettazione integrata

Uno degli aspetti più interessanti dei rilievi con drone è la loro integrazione nel processo di progettazione.

I dati raccolti possono essere utilizzati fin dalle prime fasi di analisi, consentendo di:

ridurre gli errori progettuali
migliorare la precisione delle valutazioni
ottimizzare tempi e costi

In un contesto di progettazione integrata, il rilievo rappresenta la base informativa su cui costruire tutte le fasi successive del progetto.

Dalla nuvola di punti al modello BIM

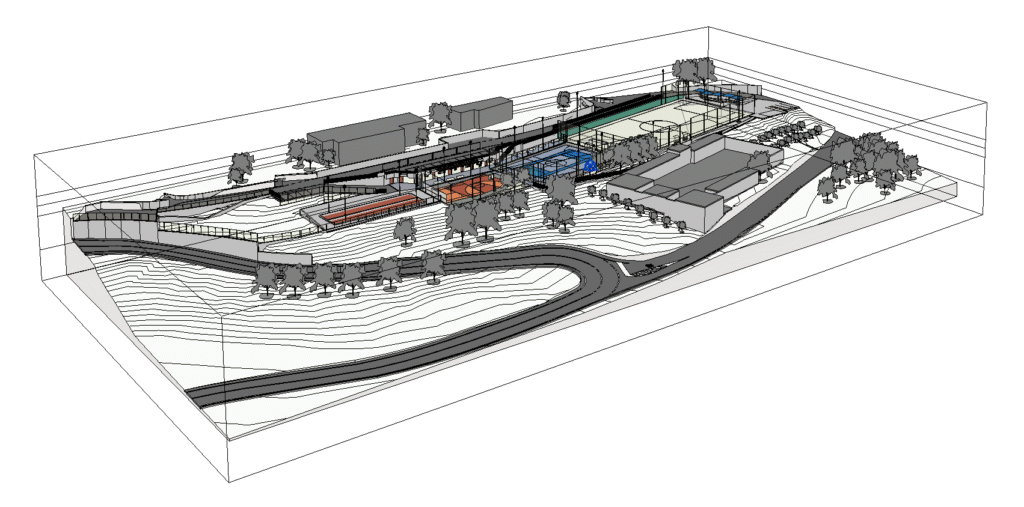

Uno degli sviluppi più rilevanti riguarda l’integrazione tra rilievo fotogrammetrico e BIM.

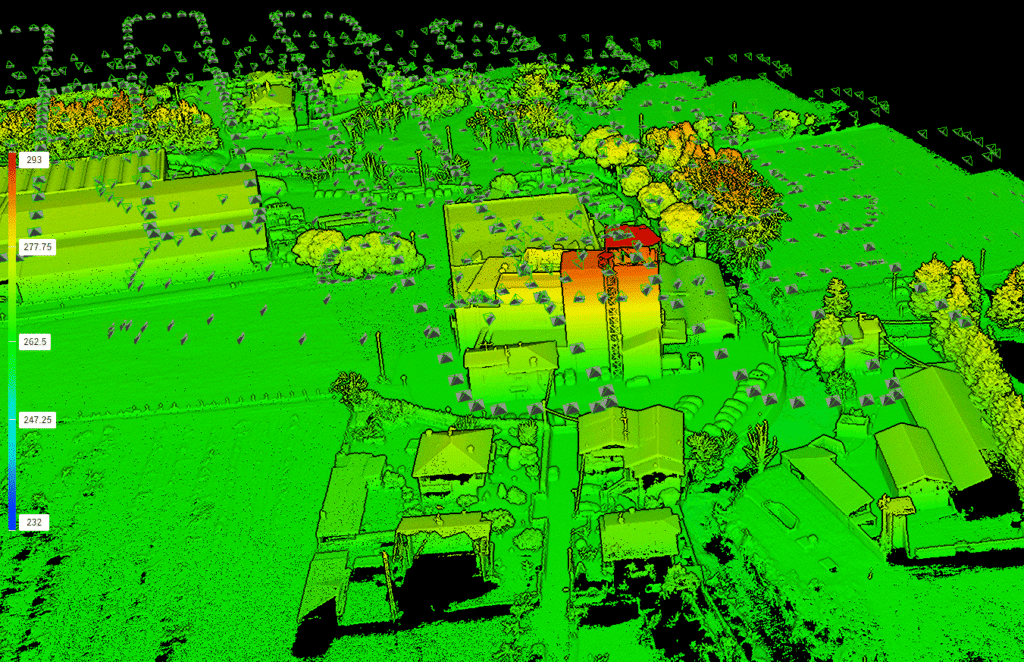

La nuvola di punti generata dal drone può essere utilizzata per:

ricostruire modelli digitali dell’edificio
verificare la corrispondenza tra progetto e costruito
gestire il ciclo di vita dell’edificio

Questo approccio è particolarmente utile negli interventi su edifici esistenti, dove la precisione del rilievo è fondamentale.

Il ruolo dell’esperienza tecnica nel rilievo con drone

Nonostante l’evoluzione tecnologica, il rilievo con drone non è un processo completamente automatizzato.

La qualità del risultato dipende da diversi fattori:

corretta pianificazione della missione
scelta dei parametri di acquisizione
gestione delle condizioni ambientali
qualità dell’elaborazione dei dati

L’esperienza tecnica è quindi fondamentale per ottenere dati affidabili e utilizzabili in ambito progettuale.

La definizione del livello di dettaglio, la scelta delle modalità di volo e l’interpretazione dei dati richiedono competenze specifiche che vanno oltre il semplice utilizzo del drone.

Conclusione

I rilievi con drone rappresentano oggi uno strumento avanzato e sempre più diffuso per l’acquisizione di dati in ambito edilizio e territoriale.

Grazie alla fotogrammetria digitale e all’integrazione con sistemi GNSS e RTK, è possibile ottenere modelli tridimensionali accurati, utili per progettazione, analisi e monitoraggio.

L’evoluzione tecnologica ha reso questi strumenti sempre più accessibili, ma la qualità del risultato dipende ancora in larga parte dalla competenza tecnica nella gestione del rilievo e nell’elaborazione dei dati.

In un contesto in cui la precisione e la digitalizzazione sono sempre più centrali, il rilievo con drone rappresenta una componente fondamentale nei processi di progettazione contemporanea.
