BIM: cos’è, come funziona e perché sta rivoluzionando la progettazione edilizia
Introduzione
Negli ultimi anni il Building Information Modeling (BIM) è diventato uno degli strumenti più rilevanti nel settore delle costruzioni. Non si tratta né di un software né di un modello tridimensionale dell’edificio da costruire, ma di un vero e proprio approccio metodologico alla progettazione, basato sull’integrazione di dati, discipline e processi.
Se a livello internazionale la metodologia BIM rappresenta ormai uno standard consolidato nell’ottimizzazione del processo ideativo e costruttivo su ogni scala progettuale, in Italia la sua diffusione, per quanto ancora limitata alle grandi realtà urbane ed imprenditoriali, è in costante crescita, anche grazie all’introduzione di normative che ne incentivano o ne rendono obbligatorio l’utilizzo, soprattutto negli appalti pubblici.
In un contesto sempre più orientato alla digitalizzazione, alla sostenibilità e al controllo dei costi, l’approccio BIM consente di affrontare la progettazione in modo più efficiente, riducendo errori, ottimizzando i processi e migliorando la qualità complessiva del progetto.
Cos’è il BIM

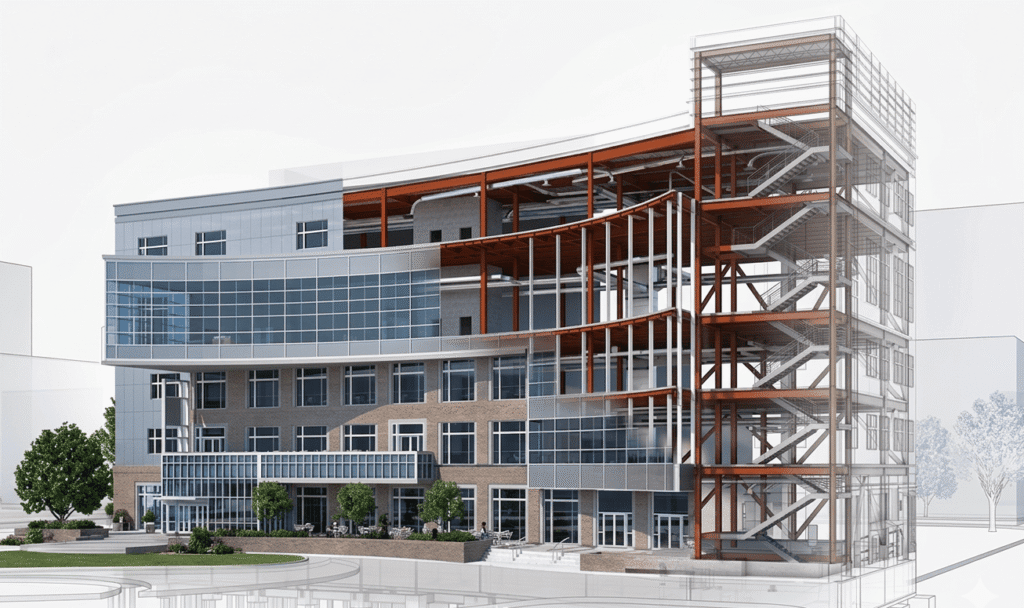

Con il termine BIM (Building Information Modeling) si definisce una metodologia che consente di creare e gestire modelli digitali tridimensionali contenenti informazioni geometriche e dati tecnici relativi a un edificio o a un’infrastruttura.
A differenza della progettazione tradizionale, basata su disegni bidimensionali solitamente suddivisi per disciplina, il BIM permette di lavorare su un modello tridimensionale unico, condiviso tra tutti i professionisti coinvolti nel progetto.
Questo modello non rappresenta solo la geometria dell’edificio, ma include informazioni relative a:
- materiali
- prestazioni energetiche
- caratteristiche strutturali
- impianti tecnologici
- costi
- tempi di realizzazione
Il BIM diventa quindi una vera e propria base dati digitale dell’edificio, utilizzabile lungo tutto il ciclo di vita dell’edificio: dalla progettazione alla costruzione, fino alla gestione e manutenzione.
Come funziona la progettazione BIM
Il processo BIM si basa sulla creazione di un modello digitale condiviso, che viene progressivamente arricchito con informazioni provenienti dalle diverse discipline progettuali.
Modellazione parametrica
Uno degli aspetti fondamentali del processo BIM è la modellazione parametrica.
Ogni elemento del modello (pareti, solai, impianti, strutture) non è un semplice disegno bidimensionale, ma un oggetto intelligente con proprietà specifiche, modificabili in modo dinamico.
Questo consente di:
- mantenere l’intero progetto aggiornato con più facilità e connessione fra le parti
- rendere coerenti con più velocità gli elaborati grafici e i dati qualitativi e quantitativi
- ridurre errori e incongruenze tra le diverse discipline e tra gli elaborati di progetto
Integrazione tra discipline

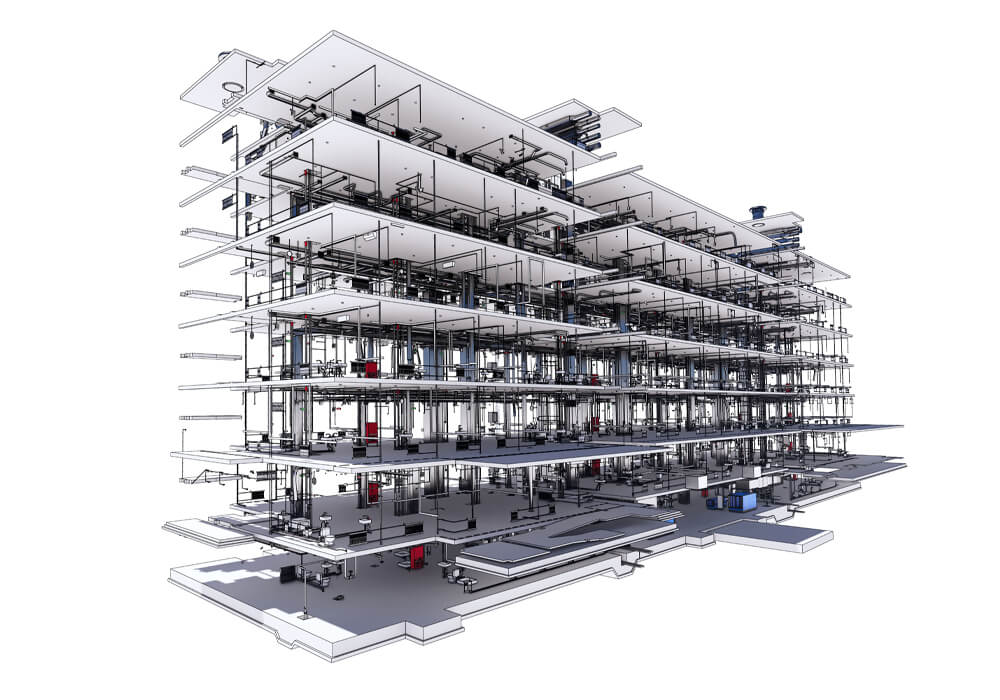

La metodologia BIM consente di integrare in un unico modello di lavoro le diverse componenti del progetto, principalmente riassumibili in:
- architettura
- strutture
- impianti

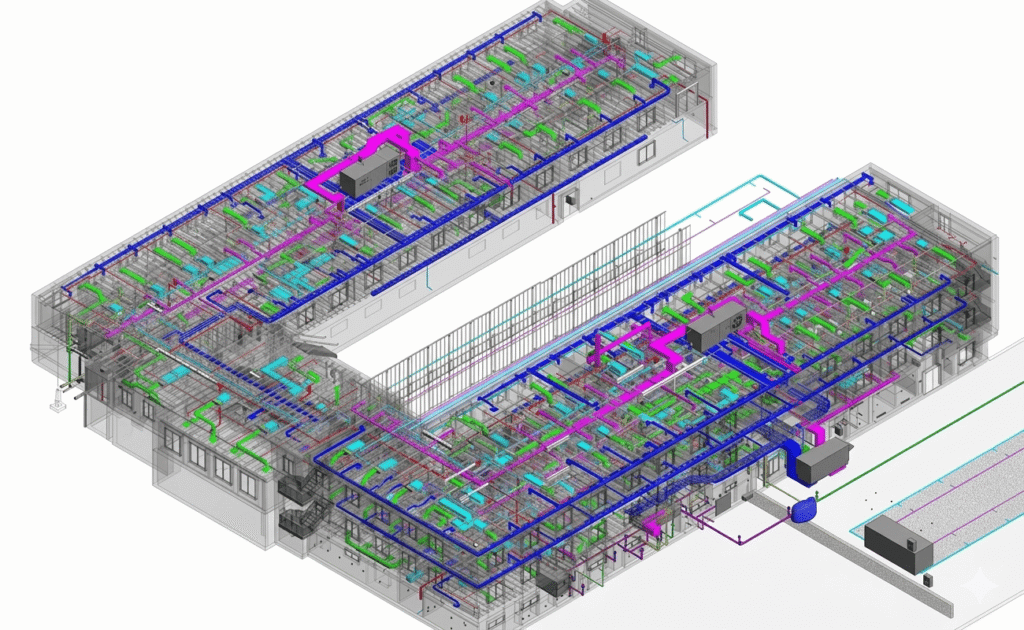

Questo approccio permette di individuare in anticipo eventuali interferenze (clash detection), per esempio tra la posizione di una trave ed una canalizzazione a soffitto, anticipando e risolvendo in fase progettuale possibili problemi che tipicamente sorgono in cantiere e che determinano puntualmente costi aggiuntivi non previsti.
Gestione delle informazioni
Il valore del processo BIM non risiede solo nella modellazione geometrica dell’edificio, ma soprattutto nella gestione delle informazioni descrittive del progetto e che le geometrie modellate portano con sé.
Ogni elemento del modello può contenere dati utili durante l’intero ciclo di vita dell’edificio, dalla sua concezione al suo smaltimento o ristrutturazione:
- analisi energetiche
- computi metrici ed estimativi
- render di progetto
- pianificazione dei lavori e logistica di cantiere
- facility management
- smaltimento e fine vita dell’edificio
I vantaggi del BIM nella progettazione
L’adozione del processo BIM in edilizia comporta numerosi vantaggi rispetto ai metodi tradizionali, basati fondamentalmente su software cad.
Riduzione degli errori progettuali
Grazie al modello condiviso e alla verifica delle interferenze, è possibile individuare e risolvere criticità prima dell’inizio dei lavori.
Migliore coordinamento
Il BIM favorisce la collaborazione tra progettisti, imprese e committenti, migliorando la comunicazione e riducendo i tempi decisionali.
Controllo dei costi
L’integrazione tra modello e dati economici consente di avere una stima più accurata dei costi e di monitorarne l’evoluzione.
Ottimizzazione dei tempi
La possibilità di simulare le fasi di costruzione (4D BIM) permette di pianificare in modo più efficiente il cantiere.
Supporto alla sostenibilità
Il BIM facilita l’analisi delle prestazioni energetiche e ambientali, contribuendo alla progettazione di edifici più efficienti.
BIM e progettazione integrata
Uno degli aspetti più rilevanti del BIM è la sua capacità di supportare la progettazione integrata.
In un processo tradizionale, le diverse discipline progettuali lavorano spesso in modo separato, con un coordinamento limitato a pochi momenti di scambio delle informazioni e degli elaborati. Il BIM, invece, consente di sviluppare il progetto in modo coordinato fin dalle prime fasi.
Questo approccio permette di:
- ottimizzare le soluzioni progettuali
- ridurre le varianti in corso d’opera
- migliorare la qualità complessiva del progetto
La progettazione integrata è particolarmente importante in interventi complessi, come:
- riqualificazioni energetiche
- interventi su edifici esistenti
- strutture sanitarie
- edifici ad alta complessità impiantistica
Applicazioni del BIM
Il BIM trova applicazione in numerosi ambiti dell’ingegneria e dell’architettura.
Nuove costruzioni
Nelle nuove costruzioni, consente di gestire l’intero processo progettuale in modo coordinato, dalla fase preliminare fino al cantiere.
Riqualificazione edilizia
Negli interventi su edifici esistenti, permette di integrare rilievi (anche tramite laser scanner o drone) e progettazione, migliorando la precisione e la gestione delle informazioni.
Infrastrutture
Il BIM è sempre più utilizzato anche per infrastrutture complesse, come strade, ponti e reti tecnologiche, dove la progettazione coordinata è particolarmente rilevante e delicata.
Facility management
Il modello BIM viene utilizzato anche nella fase di gestione dell’edificio, per programmare manutenzioni e monitorare le prestazioni, o addirittura pianificarne la demolizione e lo smaltimento.
Dalla nuvola di punti al modello BIM
Un aspetto sempre più rilevante è l’integrazione tra rilievi digitali e BIM.
Le nuvole di punti generate da rilievi laser scanner o fotogrammetrici possono essere utilizzate come base per la modellazione, consentendo di:
- ricostruire con precisione edifici esistenti
- verificare lo stato di fatto
- ridurre gli errori di progettazione
Questo approccio è particolarmente utile negli interventi di riqualificazione, dove la conoscenza accurata dell’edificio è fondamentale.
Il ruolo delle competenze nel BIM
Nonostante la disponibilità di strumenti e software avanzati, il BIM richiede competenze specifiche per essere utilizzato in modo efficace.
La qualità del modello dipende da:
- capacità di modellazione
- gestione delle informazioni
- coordinamento tra discipline
- conoscenza delle normative
Per questo motivo, la progettazione BIM è spesso affidata a team multidisciplinari, in grado di integrare competenze e ruoli diversi.
Il BIM nella pratica progettuale
Nella pratica operativa, la progettazione in un’ottica BIM consente di sviluppare modelli complessi e ad alto contenuto informativo, in cui ogni elemento è parametrizzato e ottimizzato in funzione degli obiettivi del progetto.
Un approccio strutturato alla modellazione consente di:
- razionalizzare il progetto
- migliorare la qualità delle soluzioni
- adattare il modello alle esigenze specifiche della commessa
In contesti progettuali articolati, la capacità di gestire modelli complessi e coordinare le informazioni rappresenta un elemento chiave per il successo del progetto.
BIM e futuro del settore delle costruzioni
Il BIM rappresenta uno degli elementi centrali della trasformazione digitale del settore delle costruzioni.
La crescente diffusione di questa metodologia è legata a diversi fattori:
- digitalizzazione dei processi
- aumento della complessità dei progetti
- necessità di ridurre costi e tempi
- attenzione alla sostenibilità
In prospettiva, il BIM sarà sempre più integrato con altre tecnologie, come:
- intelligenza artificiale
- Internet of Things (IoT)
- digital twin
Questa evoluzione porterà a una gestione sempre più avanzata degli edifici lungo tutto il loro ciclo di vita.
Conclusione
Il Building Information Modeling rappresenta oggi uno strumento fondamentale per affrontare la progettazione in modo moderno, efficiente e integrato.
Grazie alla possibilità di gestire modelli tridimensionali ricchi di informazioni, il processo BIM consente di migliorare la qualità del progetto, ridurre gli errori e ottimizzare tempi e costi.
In un settore in continua evoluzione, caratterizzato da crescente complessità e attenzione alla sostenibilità, il BIM si configura come un elemento chiave per la progettazione del futuro.
